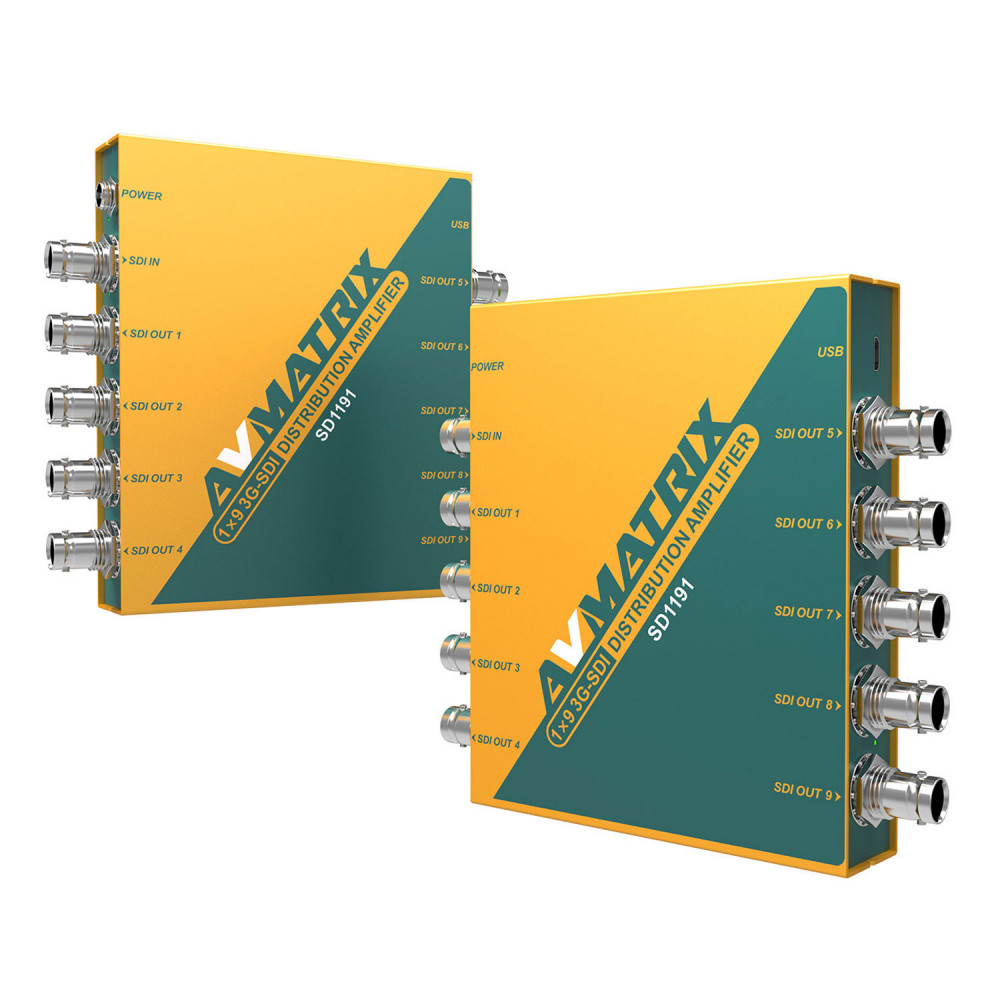

Усилитель-распределитель AVMATRIX SD1191 3G-SDI 1×9 с восстановлением тактовой частоты

SD1191 представляет собой миниатюрный усилитель-распределитель 1x9 3G/HD/3G-SDI с восстановлением тактовой частоты. Формат входного сигнала SD/HD/3G-SDI определяется автоматически. Устройство обеспечивает компенсацию потерь в кабеле и восстановление сигнала, что позволяет увеличить длину кабеля SDI для SD сигнала: 400 м, HD: 200 м, 3G: 120 м. Кроме того, этот усилитель-распределитель обеспечивает совместимость всех входов и выходов с сигналами ASI.

Распределение сигнала 1x9

SD1191 - это компактный усилитель-распределитель с одним входом и с девятью выходами для многоскоростных SDI видеосигналов до 1080P 60 Гц (2,97 Гбит/с). Выходы поддерживают сигнал DVB-ASI.

Восстановление сигнала SDI – до 400 метров

SD1191 включает встроенные системы компенсации потерь в кабеле и восстановления сигнала SDI. Устройство регенерирует сигнал SDI, уменьшает джиттер SDI и улучшает качество сигнала SDI по шаблону Yey Pattern (показатели глазкового теста) до того, как он попадет на обработку в устройство. Это позволяет увеличить длину кабеля (3G: 120 м, HD: 200 м, SD: 400 м).

Основные характеристики

• Высокоскоростная обработка сигналов 3G/HD/SD-SDI
• Автоматическая компенсация потерь в кабеле и восстановление сигнала
• 9 буферизованных выходов с восстановлением тактовой частоты
• Поддержка сигнала DVB-ASI
• Все служебные данные передаются на все выходы
• Светодиодные индикаторы питания и входного сигнала
• Резьбовой фиксирующий разъем питания
• Конструкция съемного кронштейна для настенного монтажа
